Mosfet - V3 s kabeláží

Profesionálně navržený mosfet určený pro airsoftové elektrické zbraně.
Zařízení zvyšuje kadenci zbraně a výdrž akumulátoru oproti původní kabeláži ve zbrani.

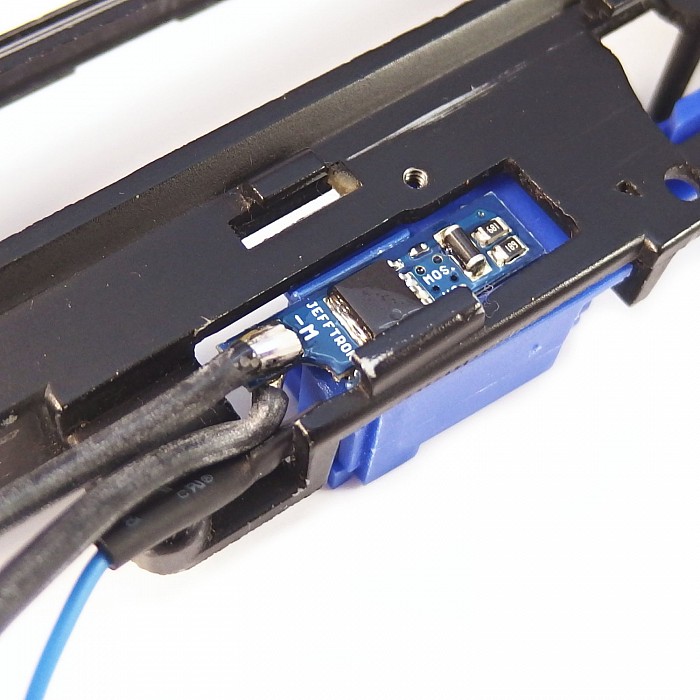

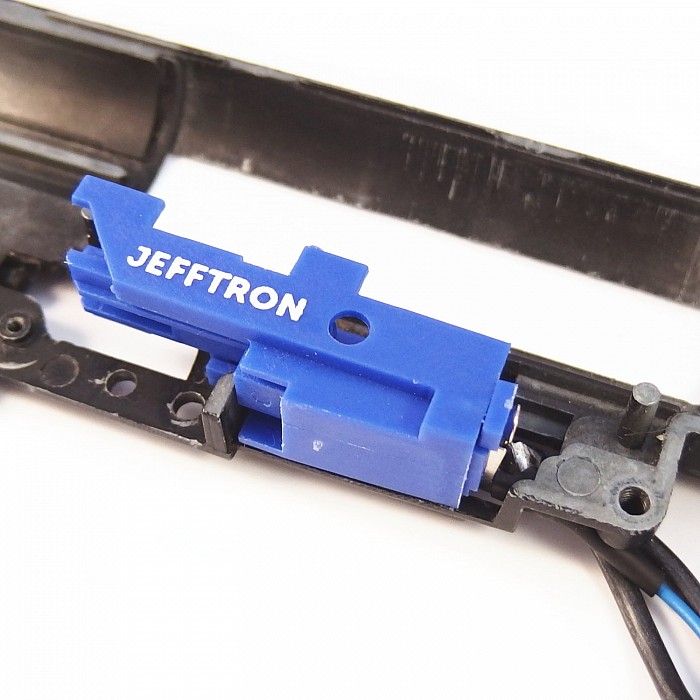

Plně integrované zařízení uvnitř mechaboxu v.3 místo původních spoušťových kontaktů dle standardu firmy Tokio Marui.

SPECIFIKACE:
- Zabudovaný mosfet na spínacích kontaktech od firmy SHS
- Jednoduchá instalace dovnitř mechaboxu v.3
- Předpřipravená kabeláž umožňuje rychlejší a jednodušší instalaci do zbraně, je dostatečně dlouhá pro všechny druhy zbraní. Stačí vodiče zkrátit na potřebnou délku a napájet konektory (součástí balení)
- Na zařízení jsou připájeny 2 černé vodiče se MPPE izolací o průřezu 1,5 mm2, délka 400 mm k motoru a 600 mm k baterii, a modrý vodič o průřezu 0,34 mm2 s délkou 1000mm pro připojení kamkoliv na červený vodič
- V balení je také přiložen 1000 mm dlouhý červený vodič se MPPE izolací o průřezu 1,5 mm2
- Deska s elektronikou pokryta lakem, který chrání proti vniknutí vody do zařízení
- Pokud chcete použít vlastní vodiče, zvolte variantu bez kabeláže
- Určeno pro pružiny do m160 (odpovídá proudu 75A při jednotlivém výstřelu nebo 25A střelby dávkou po dobu max. 30s). Pro vyšší zatížení zvolte Mosfet II (umisťuje se mimo mechabox)
- Určeno pro všechny typy běžně používaných akumulátorů do 17 V (Ni-xx 8.4 - 12V, lipol 7.4 - 14.8V)
- Neopalují se spoušťové kontakty
- Neodebírá se žádný proud v klidovém stavu
- Z principu funkce mechanismu AEG zbraně se píst při režimu AUTO zastaví v náhodné pozici
- Pro správnou funkci tohoto zařízení je třeba mít v mechaboxu funkční přerušovač, kulisu přepínače, západku zpětného chodu, spoušť a zarážku spouště (zajištěno), tj. tak jako ve standardním mechaboxu

MANUÁL K VÝROBKU: ke stažení zde [PDF, 777 kB]

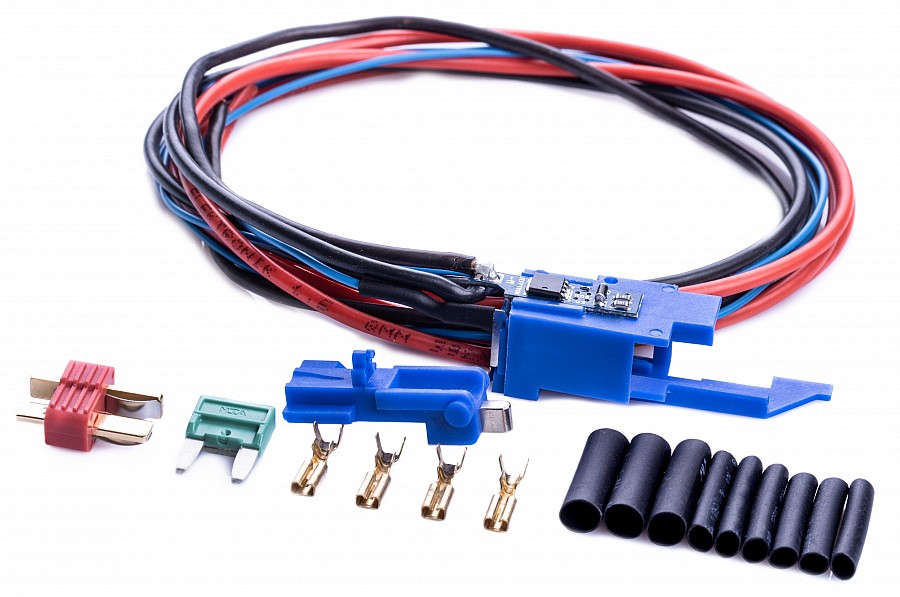

BALENÍ:
- mosfet na spínacích kontaktech s napájeným vodiči
- člunek spouště
- DeanT konektor samec
- 30A mini vidlicová pojistka
- 4x faston dutinka
- 6x černá bužírka 3,2mm délky 20mm
- 3x černá bužírka 4,8mm délky 20mm
- manuál k instalaci

VAROVÁNÍ: K instalaci tohoto zařízení je potřeba odborník, který musí umět pájet a rozložit AEG zbraň. Nikdy nepoužívejte trafopájku!
I přes veškerou snahu nelze zaručit 100% kompatibilitu zařízení do všech mechaboxů verze 3.
Pro většinu běžně dostupných a rozšířených značek lze Mosfet - V3 instalovat bez větší úpravy.

SCHÉMA INSTALACE DO ZBRANĚ:

Upravené schéma zapojení pro AUG zbraň
